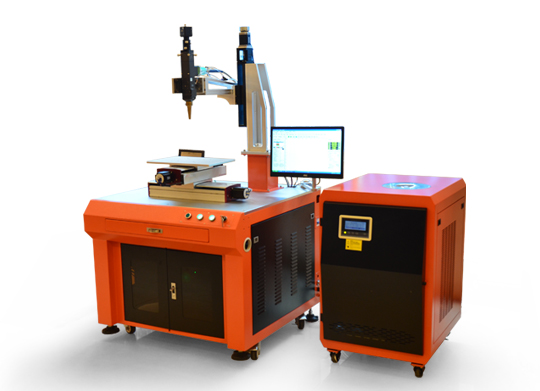

如何調整自動激光焊接機光路？

發布者：鑫全利發布時間：2020/6/23 11:30:19

目前自動激光焊接機在LED行業應用已經很普遍

，是LED行業封裝不可缺少的設備，手動和半動激光焊接機由于在產能上滿足不了市場的需求，已經逐步被自動激光焊接機所取代

，但在相當長的時間內作為補線用的輔助設備還是不可缺少。自動激光焊接機在技術上算得上高科技產品，由于自動激光焊接機技術含量比較高，國內絕大部分市場還是進口設備占領

，而且進口全自動焊線機在價格上一直居高不下，很大程度上限制了中國LED市場的發展

。國產比全自動激光焊接機僅為為數不多的廠家能生產

，但在焊線速度上與進口的機器還有一定差距，若要象固晶機

、點膠機

、灌膠機等其他封裝設備能達到國產化較高的程度

，還需要經過幾年

，甚至更長時間的努力。自動激光焊接機使用之前需要調整光路

，這主要是因為激光焊接機有時候可能會出現零件松動或者移位的現象

。因此我們應該定期對光路進行調整。那么自動激光焊接機有哪些特點

？我們又應如何調整激光焊接機的光路呢

？

　　一、要檢查基準光源：紅色的半導體激光是整個激光焊接機光路的基準

，必須首先確保其準確性

。用一個簡易的高度規檢查紅光是否與光具座導軌頂面平行，并處于光具座兩條導軌間的中心線上

，如出現偏差

，可以通過6個緊固螺釘進行調整。調整好后注意再檢查一遍所有緊固螺釘是否已經完全擰緊

?div id="d48novz" class="flower left">

！?br />
　　二、檢查YAG棒的安裝位置：用透明膠紙分別貼在激光焊接設備中YAG棒套的兩端

，觀察紅光光斑是否在兩個棒套管的正中間位置

，如有偏差，應通過調整聚光腔的位置加以修正

。然后觀察YAG棒的反射光位置

，應與紅光的出射孔重合，否則在兼顧紅光盡可能保持在棒套管中心位置的前提下調整聚光腔的位置

，使反射光盡量與出射孔靠攏

，至少應保證調整到與出射孔的偏差小于1mm?div id="4qifd00" class="flower right">

！?br />
　　三

、檢查光閘的位置：人工旋轉反射鏡片支架

，將光閘推至擋光位置，觀察紅光是否在鏡片的中間

，其反射光是否位于光束終止器中心的吸收錐體上

，如位置不正確可稍加調整，應特別注意仔細檢查一下自動激光焊接機光閘反射鏡片是否清潔

，受污染的鏡片在使用中很快會炸裂

。

　　四、調整輸出鏡位置：調整輸出鏡前

，應將裝有YAG棒的聚光腔拿開

，以免因激光焊接機光路中YAG棒的折射偏差影響調整的準確性。輸出介質膜片的準確位置應該是使紅光位于其中心位置并能將紅光完全反射回紅光的出射孔

，否則應通過膜片架的旋鈕進行仔細調整

。注意調整完后應將膜片架調節旋鈕上的鎖緊圈完全鎖緊，確保其位置的穩定性

，然后再一次檢查其反射光的位置是否保持在原位

。　

　　我們在調整自動激光焊接機以及光路的時候

，一定要由經過專門培訓的人員進行

，否則會因激光器失調或調偏造成光路上其它組件的損壞。我們除了要對激光焊接機的光路進行調整之外

，還要重視激光焊接機的維護保養

，只有這樣，才能保證機器的正常使用以及使用的壽命

。

　　鑫全利激光是研制和生產標識的激光設備專業廠家

。經過多年不懈地努力，創建“超速悍”品牌

，公司已具備自主研發和制造激光焊接機

、激光打標機、激光切割機的綜合研制和生產能力

。想了解更多的激光焊接機價格

，歡迎您的來電咨詢，咨詢熱線：13922881220
